|
|
| Proprietą
termiche |
|
|
|
| Coefficiente di
Espansione Termica |
5,7
x 10-7 cm/(cm.°C) (media
tra 20°C - 320°C)
|
| Punto di
Rammollimento |
1600
± 25°C
|
| Punto di Incrudimento |
1000 ± 20°C |
| Temperatura di
Ricottura |
1100
± 20°C
|
| Temperatura Massima |
1150°C - continua
1300°C - tempo limitato |
| Conduttivitą Termica |
1,38 W/(m.°C) |
| Calore Specifico |
0,177 cal/gm°C |
| Diffusione Termica |
7,5 x 10-3
cm2/sec |
|
|
| Proprietą
meccaniche |
|
|
|
| Densitą |
2,20 g/cm3 |
| Modulo
di Young |
71,7 GPa |
| Modulo
di Bulk |
37 GPa |
| Modulo
di rigiditą |
31 GPa |
| Durezza di Knoop |
500 kg/mm2 |
| Rottura |
50 MPa @ 25°C |
| Costante
di Poisson |
0,17 @25°C |
|
|
| Proprietą
elettriche |
|
|
|
| Resistenza
elettrica |
> 1018 Ω x m |
| Forza
dielettrica |
250 - 400 kV/cm @ 20°C |
| Costante dielettrica
|
3,75 @ 20°C 1 MHz |
| Resistenza |
7 x 107ohm-cm
@350°C |
|
|
| Proprietą
ottiche |
|
|
|
| Trasmissione |
Vedere grafico sottostante |
| Indice
di Rifrazione |
1,45840 @ 589,3nm |
|
|
|

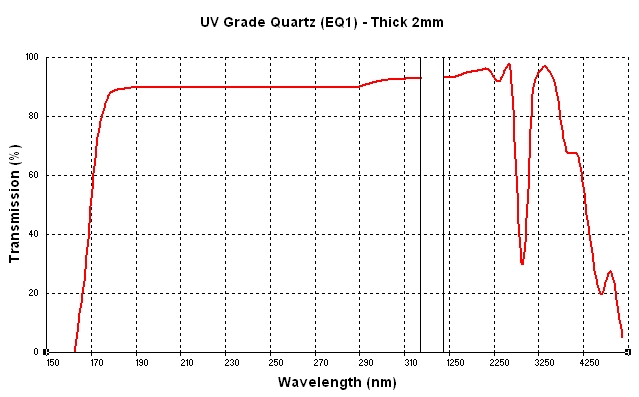

Curva di trasmissione
|
|
|
|
